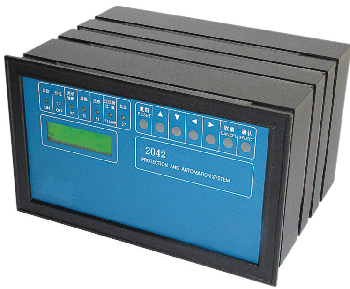

2042

同步电动机

综合保护测控

 概述

    2042同步电机保护测控单元集中了大、中型电动机的各种保护特性。同时还具备测控功能,配合强大的通讯能力,成为变电站综合自动化系统的重要组成部分。

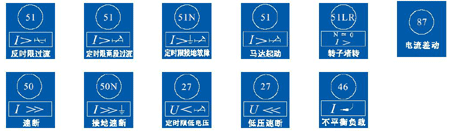

 保护功能

 电流差动保护
     差动速断 比例差动
 相间电流保护
     速断
     正序过流 负序过流
     零序过流
     单相接地
 过负荷 热过负荷
 启动时间过长
 低电压
 失步保护
 励磁故障
 堵转
 断相
 小电流接地选线

 事件纪录

 240次事件顺序纪录

 测量与控制

 三相电压、电流、功率测量
 功率因数、频率测量
 需量和谐波测量**
 12路开关量输入(2路脉冲)
 内置开关位置信号继电器*
 电度采集功能
 4路保护继电器输出
 遥控合闸、跳闸
 4个保护信号继电器输出
 1个自检信号继电器输出

 温度保护功能

 5通道4~20mA电流输入
 可接温度变送器适合各种
 规格的热电阻、热电偶

 用途

 大、中型(同步)电动机保护
 工业和电力自动化

 工作状态指示

 面板显示断路器分合状态
 模拟图示开关位置
 保护动作显示故障原因
 保护动作信号继电器输出
 自检继电器常闭输出
 面板显示测量值和参数

 通讯

 MODBUS-RTU通讯协议
 远程读取信息,远程设置参数

 其它特征

 自检和控制回路断线检测
 保护CT和测量CT独立
 网络时间同步
 工厂参数和逻辑预置

 高级开关功能

 开关寿命记录**
 16事故/2048次故障录波**

 断路器操作箱*

 控制回路断线继电器输出
 可选不带防跳继电器型号

*仅内置防跳继电器型号具备该特性
**PE型号具备该特性

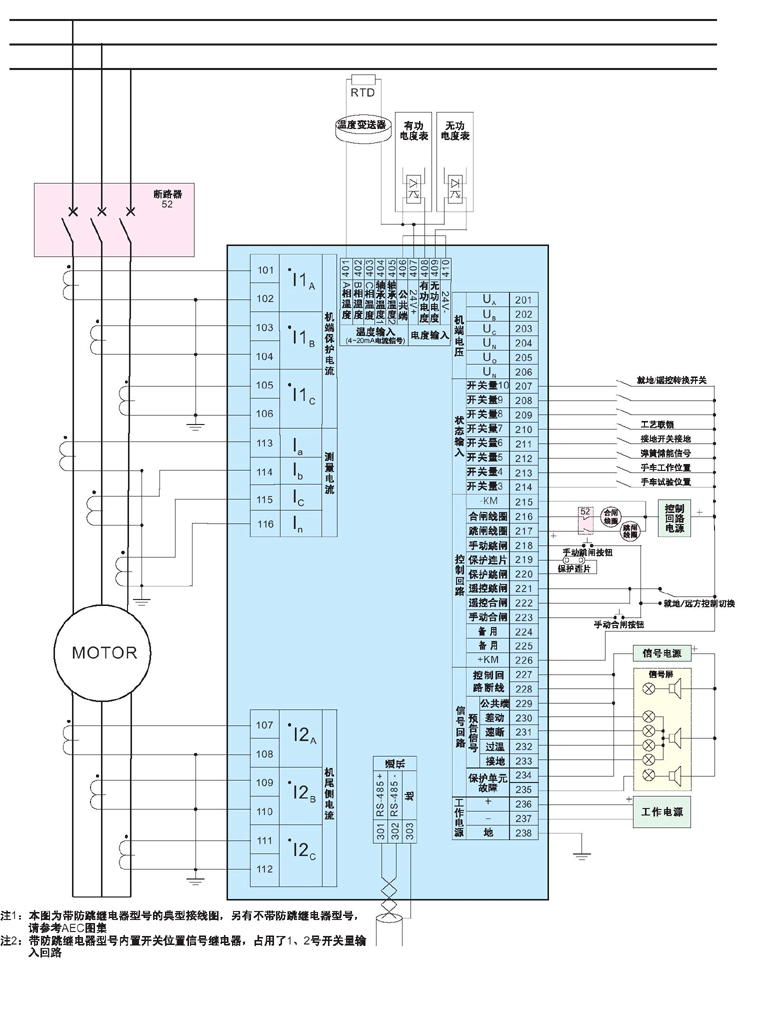

2042典型接线图
