综合保护控制单元的的主要特点

 概述

    美国能源控制公司系列综合保护测控单元是一种集保护、监视、计量、控制于一体的保护装置。适用于各种电压等级的变电站、开关站,可以实现线路和变电站的全面保护。具备电压回路和独立的电流测量回路,19路开关量和模拟量输入回路*以及9路继电器输出回路可以实现完整的遥信、遥测、遥控功能。与AEControl变电站自动化软件配合**可以构成完整的变电站综合自动化系统。

 完善的保护功能

    具备针对不同应用的具体型号。分别适用于线路、馈线、母线、母联、电动机、电容器、发电机等保护对象。具有的完整的三段式带时限、方向、复合电压闭锁过流保护,具备定时限/反时限特性、负序过流、方向元件闭锁、电压元件闭锁;完整的瞬时接地过流、零序过流保护;带滑差闭锁、低电压闭锁的低周减载。三相一次重合闸可以检同期或检无压;带重合闸或手动、遥控合闸时投入的后加速保护;低电压、过电压、过负荷保护

 远程测量与控制功能

  全面的电参数测量,包括三相电压、三相电流、功率、频率、功率因数、需量*、谐波*最大、最小值记录*
  19路输入,9路输出*
  干接点开关量输入,自带检测电源
  电度采集功能,可以直接连接电度表
  模拟量输入功能,可测量温度*
  240次事件顺序纪录*
  故障录波功能*
  遥控分合闸操作

 内置防跳继电器*

  内置防跳继电器和操作闭锁回路*
  适合国内开关的实际情况*
  内置开关位置输入回路*
  可选不带防跳继电器的型号

 独立的信号继电器

  具备保护信号输出继电器,可以直接驱动
  光字牌和中央音响,配合模拟屏工作
  可以与各类PLC/控制系统直接接口
  控制回路断线信号继电器*
  自检报警信号继电器


 保护和测控分开处理

    分别设置保护电流回路和测量电流回路,对应保护和测量两套CT,保证测量精度

 专门为开关柜优化

  针对国内主流开关柜优化
  适合用于各类开关柜
  功能齐全的断路器操作回路
  盘面安装使用方便
  开关操作次数、运行时间统计*

 高可靠性和抗干扰能力

  符合国标和IEC标准的抗干扰性能
  防磁、防震、封闭的工业机箱

 完整的就地操作和显示

  清晰明亮的液晶显示屏
  测量值数字和棒图显示
  模拟图示一次系统图和开关位置***
  7个指示灯显示开关位置和保护动作
  可以面板查看和设置所有测量参数

 完善的自检功能

  Pt断线检测,Ct开路检测
  控制回路断线报警*
  设备自诊断功能,故障报警输出

 强大的通讯能力

  MODBUS-RTU通讯协议 RS-485接口
  通讯速率从1200bps到38400 bps
  全部信息可以远程读取,参数可以远程设置

 其它特征

  网络对时功能
  预置保护逻辑,参数设置简明易用
  保护屏幕显示与操作文档完全汉化***

 *仅部分产品具有本特性  **也可以与常用的各种SCADA(组态)软件配合   ***汉化版仅在中国销售

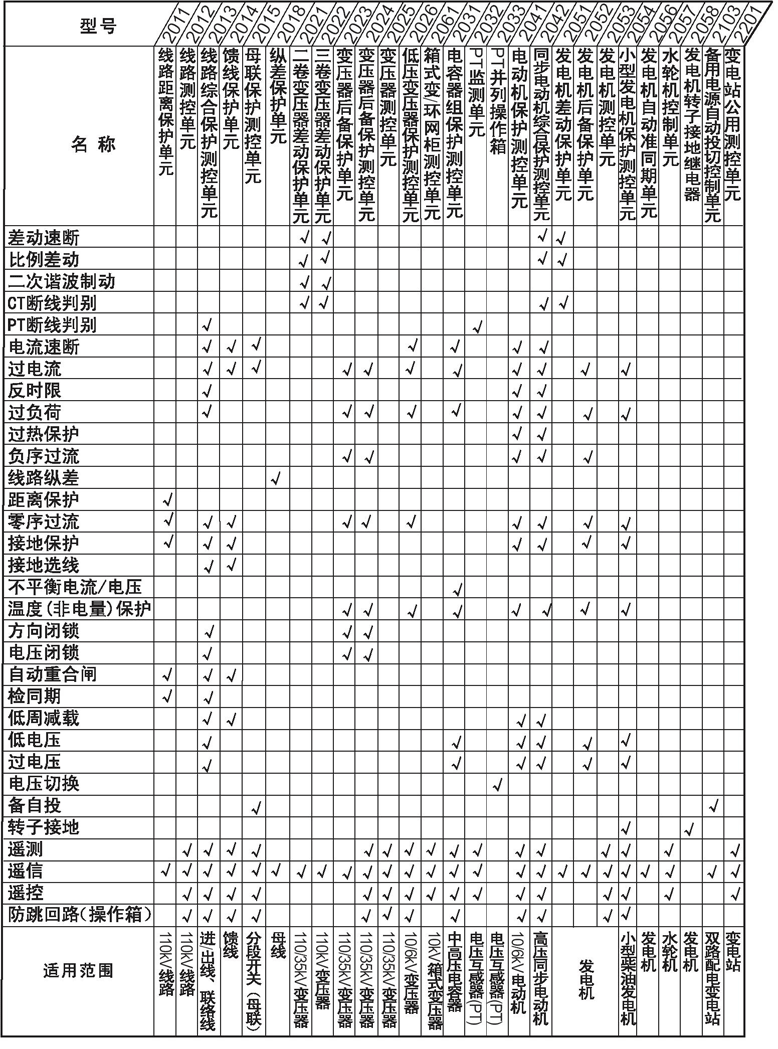

快速选型表

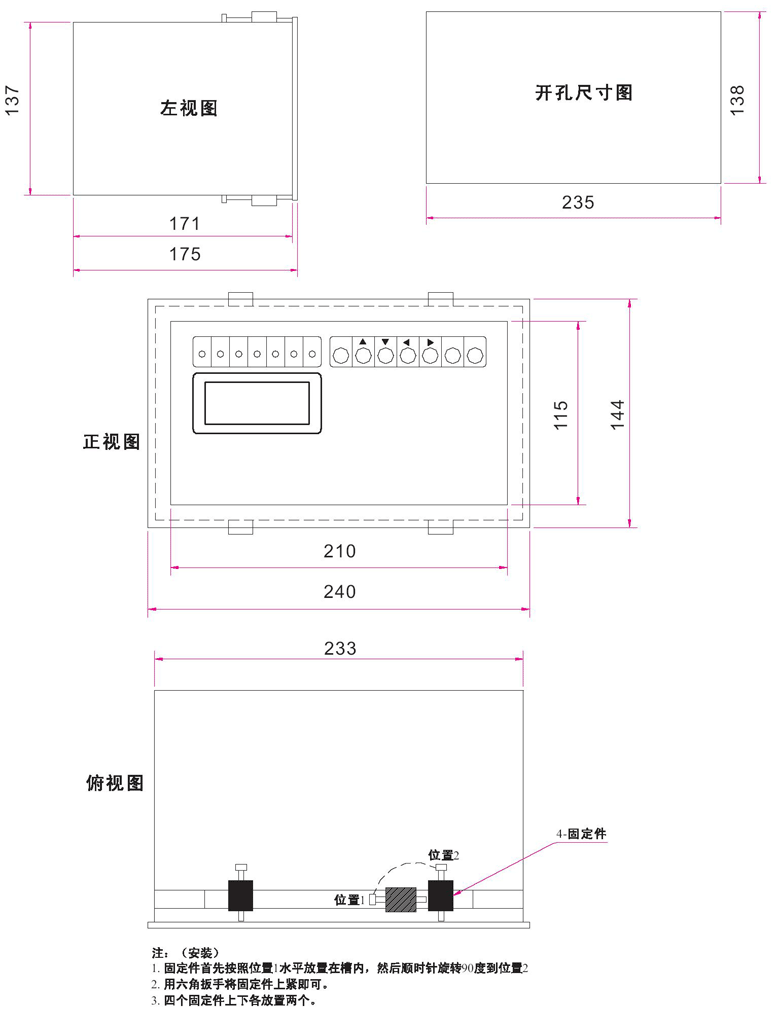

保护安装尺寸

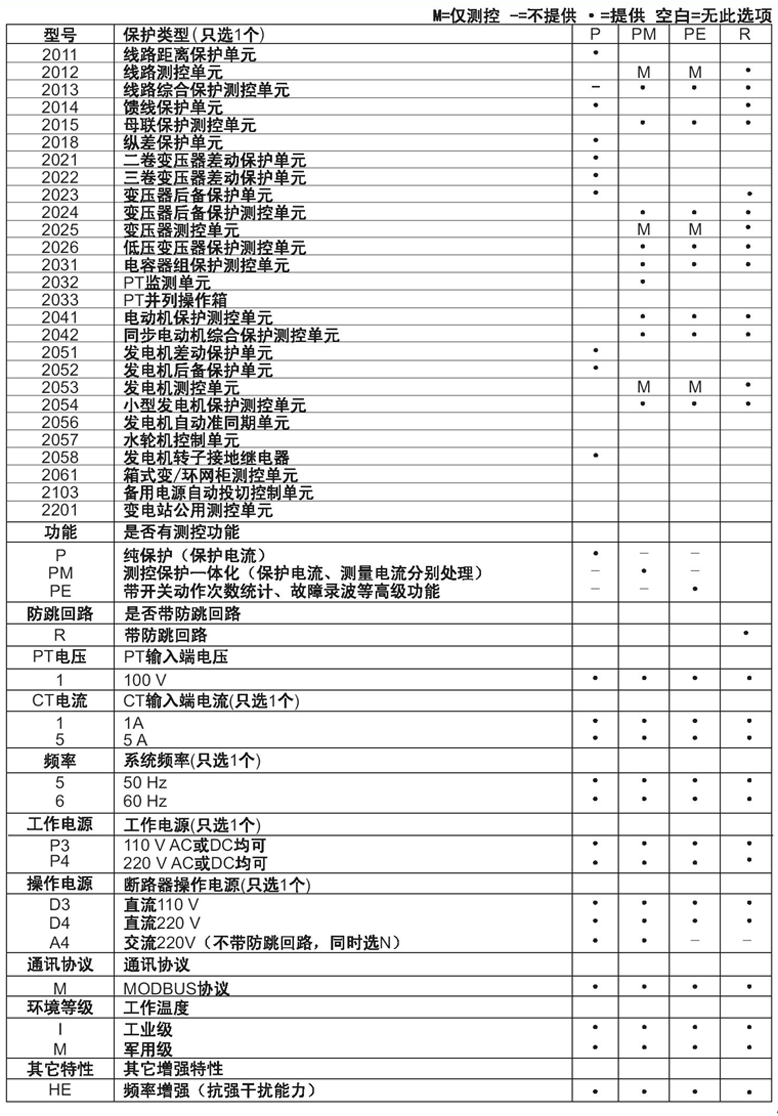

保护订货信息
