  智能配电仪表的主要特点

 概述

    (美国能源控制公司)系列网络电力仪表是集遥测,遥信,遥控于一体的智能配电装置。适用于电力系统,工矿企业,智能大厦的电力监控系统,可与上位机,微机继电保护配合构成智能配电系统。实现数字时代的数字电力支持。

 应用领域

  智能型开关盘柜      变配电自动化
  工业自动化          智能建筑
  能源管理系统        大型UPS系统

 完善的"三遥"功能

  遥测---电力参数
  遥信---开关状态
  遥控---开关分合

 多功能、高精度

   美国能源控制公司系列网络电力仪表具有强大的数据采集和处理功能,可以测量几十种诸如电压、电流、功率、频率等常用电力参数,同时还可选需量测量、谐波分析、最大/最小值统计、越限报警、电能累计等功能。电压、电流测量精度为 0.2 级,功率与能量测量精度为0.5级

 系列产品,便于选择

  4600系列:提供各种功能组合的网络电力仪表
  4800系列:提供高级功能的电能质量监测仪表
  5100系列:开关状态监控
  功能全,品种全,易于选择

 接线灵活方便

 无论是高压系统还是低压系统,也无论是三相三线还是三相四线,也无论电压和电流通道的元件数,都可以选择适当的接线方式与美国能源控制公司网络电力仪表相接。美国能源控制公司网络电力仪表支持的多种接线方式,可以涵盖几乎所有的三相系统应用,并且它还可以在单相系统中使用。

 分时电度计量功能*

  3种费率,6个时段
  费率和时段可以通讯设置
  网络对时功能

 强大的通讯能力

  Modbus-RTU协议,RS485接口
  可选Profibus-DP协议*
  可选 DL/T645规约*
  可选LonWorks协议*

 超小型设计、安装方便快捷

 外型小巧,尺寸符合DIN96X96标准,安装厚度仅为70mm,可安装在小间隔的抽屉式开关柜内。采用自锁式的安装机构,安装或拆卸都非常方便快捷。

 高可靠性和抗干扰能力

  专业设计,多年现场考验
  符合国标和IEC标准的抗干扰性能
  ISO9000质量保证
  全部参数即使掉电也可以保存10年

 国际标准,互联互通易

  可轻松连接PLC—
  GE,ABB,Modicon, Simens等
  可直接连接组态软件,无需专门驱动—
  Intouch, FIX,Citec,组态王

 完善技术支持,无后顾之忧

  入编国家智能配电标准图集
  提供设计院,开关厂专用图纸
  资深工程师技术支持

 配套齐全,轻松实现智能配电工程

  美国能源控制公司网络电力仪表
  美国能源控制公司微机综合继电保护
  美国能源控制公司智能配电系统软件
  美国能源控制公司工程全面为您服务

智能配电仪表和选型指南

 概述

  美国能源控制公司集多年智能配电领域的经验,采用优秀的功能强大的美国能源控制公司系列微机继电综合保护及网络电力仪表,配合先进的、全汉化的智能配电系统软件,组成可靠、先进的AEControl智能配电系统。
  AEControl智能配电系统应用于变电站综合自动化,智能型开关柜,工厂企业智能配电管理系统等重要场合。
  AEControl智能配电系统可以提供电气设备运行状态的完整信息,如:电流、电压、功率、电度、开关位置、开关控制等。
  AEControl智能配电系统可以降低电气设备的运行及管理成本,提高质量,增强可靠性。
  AEControl智能配电系统与开关柜的结合就形成了智能型开关柜,它适用于国内几乎所有的开关柜型号,美国能源控制公司提供从高压微机继电综合保护单元到低压的网络电力仪表一系列产品,以及功能强大、完全汉化、易于使用的计算机配电监控系统软件,并且提供完善的一次图、二次图服务,非常适合于广大设计院,开关厂和用户使用。

 选型指南

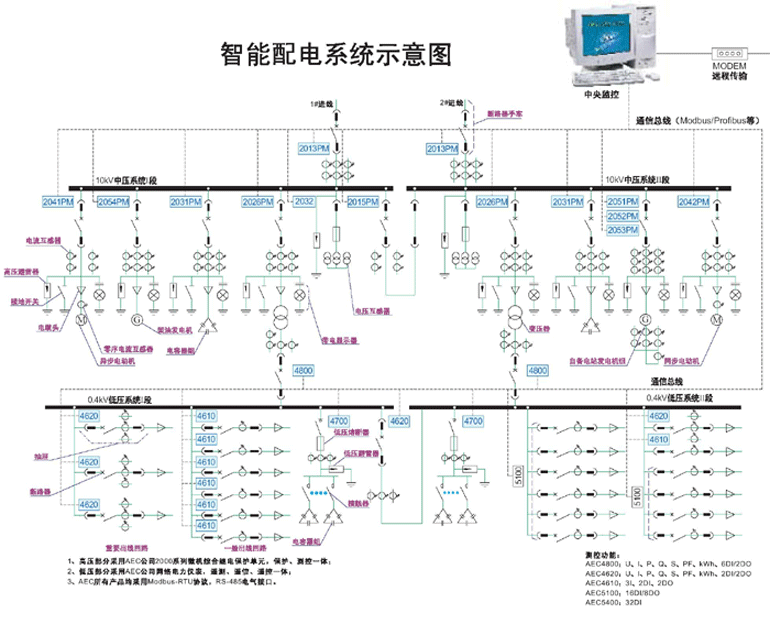

中高压系统中,选用2000系列微机综合继电保护系列产品,可以方便,可靠地构成完整的变电站自动化系统。(参见设计图)
中高压系统中,如果采用普通型微机继电保护如 ABB的SPAJ140C,为了增强普通微机继电保护的遥测,遥信功能,美国能源控制公司提供了优良的网络电力仪表如4800,4620一起构成完整的变电站自动化系统。
为满足配电系统中各类保护、测控对于开关状态、开关控制的需求, 美国能源控制公司特别推出5100(16DI、8DO,RS485,Modbus)产品,采用导轨安装,输入为干接点,输出为继电器,非常便于保护、仪表配合。
在400V低压系统中,应用美国能源控制公司网络电力仪表,能够对各个用电回路进行实时监控,实时报警,远程操作,从而能够实现对配电管理的数字化、智能化、无人化, 提高运行安全性, 对用电提供完全可靠的保障。
    智能配电系统中,进线回路和重要回路建议选用4800全功能网络电力仪表实现对一个回路U,I,V,P,Q,S,Kwh 等全部参数的监测,同时实现对开关的遥信,遥控,通过现场总线实现计算机管理,4800还具备电能质量管理、分时电度计量等先进功能。
    普通回路建议使用4620网络电力仪表实现对一个回路U,I,V,P,Q,S,Kwh等全部参数的监测,同时实现对开关的遥信,遥控功能。如果需要低成本也可以使用4630网络电压电流表实现电压、电流测量和开关遥信的遥控基本功能。也可以选用仅具备电流测量的4610网络电流表,同时可测三个电流,控制一个断路器的分合,经济实用。需要内部核算的回路也可以选用具备电流、电度功能的4600仪表。
    对于大量的开关状态及控制,美国能源控制公司提供5100,5400开关量远程输入,输出模块,可同时对4~16个开关进行遥信,遥控。

美国能源控制公司更提供Modbus、Profibus-DP、DL/T645、Lonworks等多种现场总线供选择。
0.4KV低压配电系统图
