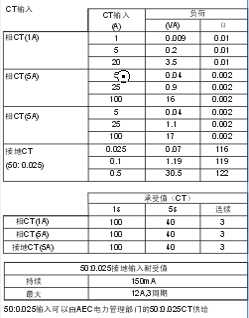

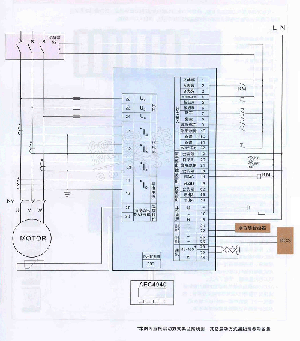

| 保护 |
| 过载保护（Ir1） |
不动作特性 <100% Ir1，2h内不动作
动作特性 >120% Ir1，1h 内延时动作
曲线速率 K 10 16 24 40 60 80 100 135 180 280 400 600
800 1000 1200 1300
冷热曲线比 20%～100%
冷却时间 5～1080 分钟,级差1分钟
允许起动热容（4） 方式一、二
故障复位方式 手动/自动
保护动作方式 跳闸/报警 |
| 堵转过流保护（Ir2） |
动作值整定范围 100% Ir1～允许分断电流+OFF
延时时间整定范围 0.5-50.0S，0.5S级差
保护动作方式 跳闸/报警 |
| 欠流保护（Ir3） |
动作值整定范围 （20％～100％）Ir1 +OFF
延时时间整定范围 0.5～50.0S
保护方式 跳闸/报警 |
| 缺相保护或不平衡保护（Ir4） |
整定值范围 5％～60％+OFF
动作时间 0.1～5.0S，级差0.1S
不平衡动作方式 跳闸/报警 |
| 接地保护Iq |
整定值范围 30% Ir1～100% Ir1 +OFF；
起动中延时时间 0～60.00S，0.02S级差
运行中延时时间 0～60.00S，0.02S级差
剪切系数 1.5～6+OFF，0.5级差
执行方式 跳闸/报警 |
| 漏电保护(1) |
整定值范围 10% IΔm～100% IΔm +OFF
起动中延时时间 0～60.00S，0.02S级差
运行中延时时间 0～60.00S，0.02S级差
执行方式 跳闸/报警 |
| 欠电压保护(2) |
欠压整定值 （45％～95％）Un +OFF
动作时间 0.1S～50.0S
动作方式 跳闸/报警 |
| 失电重起动(2) |
重起动电压整定值 （75％～95％）Un +OFF
重起动延时时间 0.1S～60S
立即重起动失电时间 0.10S～ 0.50 S
延时重起动失电时间 0.5S～ 10.00 S+OFF |
| 过电压保护(2) |
过电压整定值 （105％～150％）Un +OFF
动作时间 0.1S～50.0S，级差0.1S
动作方式 跳闸/报警 |
| 欠功率保护(2) |
整定值范围 （20%～95%）Pn+OFF
动作时间 1S～60S，级差1S
执行方式 跳闸/报警 |
| 过热保护(3) |
执行方式 跳闸/报警
热敏电阻类型 PTC/NTC（改变该值时，动作电阻值自动关闭）
动作电阻设定值 0.1KΩ～30KΩ(PTC时>返回电阻设定值)
返回电阻设定值 0.1KΩ～30KΩ(NTC时>动作电阻设定值)
动作时间 固定为1S |
| 接触器允许分断电流 |
| 整定范围 600%～1000% I r1 +OFF |
| 相序保护 |
动作值设置 使能/禁止
执行方式 跳闸/报警
动作时间 < 0.1S |
| 外部故障 |
动作值设置 使能/禁止
执行方式 跳闸/报警
动作时间 < 0.1S |
