发电机

保护配置


  概述

    发电机保护的配置比较复杂,一般单独组成发电机保护屏。屏内安装2051发电机差动保护单元、2052发电机后备保护单元、2053发电机测控单元、2058发电机转子接地保护单元。据是否需要同期操作还可以选用2056自动准同期单元。水电站还可以增加2057水轮机控制单元。小型柴油发电机组可以选用2054即可实现基本的发电机保护功能。

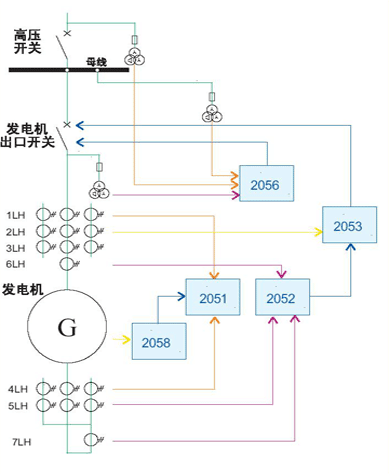

 发电机组保护交流回路原理图

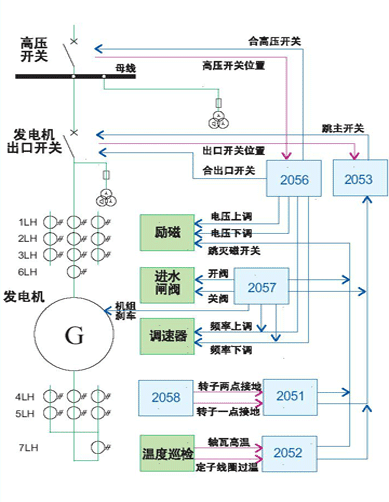

 水轮发电机保护控制原理图


发电机保护技术规范

 保护

                  In=1A In=5A

 差动(87G)

 差动电流动作值 0.04~0.2A 0.2~1.0A
 斜率(%): 1~10 1~10

 电流不平衡(46A、16T)

 负序电流动作值: 0.01~0.60A 0.5~2.99A
 机械常数(46T): 1~45 1~45
 报警时间延时(46A): 1~9s 1~9s

 失磁(40)

 第一段和第二段中心: 12.5~300Ω 2.5~60Ω
 第一段和第二段范围: 12.5~300Ω 2.5~60Ω
 第一段和第二段时间元件:0.01~9.99s 0.01~9.99s

 逆功率(32-1和任选的32-2)

 逆功率: 0.1~20.0W 0.5~99.9W
 延时: 1~120s

 定子接地(64G1和任选的64G2)

 中性0V动作值: 4~40V
 延时(64G1的): 0.1~9.9s
 延时(64G2的): 0.1~9.9s

 三次谐波中性低电压(27TN)

 U/V整定点: 0.1~9.9V
 延时: 0.5~99.9s

 过励磁(24T、24I、24A)

 V/Hz动作值 1~1.99PU
 时间系数:(24T-反时限): 0.1~99.99
 延时(瞬时): 0~9.9s
 延时(24A-报警) 0~9.9s
 复归额定值: 0~9.999s

 低电压(27)

 U/V整定点:40~120V
 时间系数:0.1~99.99s
 曲线选择:反时限/定时限

 过电压(59)

 0/V整定点: 100~225V
 时间系数: 0.1~99.99s

 过频和欠频,最高至4级(81)

 过频整定点(每一级): 45~79Hz
 欠频整定点(每一级): 40~65Hz
 延时(每一级): 0.05~99.99s
 延时:(欠频第一级): 0.1~999.9s

 系统后备(51V)

 过电流动作值: 0.1~3.2A 0.5~16A
 时间系: 0.1~99.99s 0.1~99.99s



 监视

 跳闸/合闸线圈监视

 内置跳闸、合闸位置继电器(带防跳继电器型号)
 检测开放跳闸与合闸回路(不带防跳继电器型号)

 最新跳闸数据

 记录最新近跳闸的原因,4个RMS电流和3个RMS电压,1ms时间标记

 跳闸记数器

 累加所有接地,灵敏接地,中性点,负序和相过流跳闸

 事件顺序纪录

 240次事件纪录
 记录事件原因,3个相电流向量,1个接地电流向量,灵敏接地电流向量,3个电压向量,系统频,同步电压,同步 频率及以模拟输出水平,时间标记 1ms

 故障录波

 数据通道:8通道
 采样率:每个周期/每秒/每分钟/每5,10,15,20,30,或60分
 触发源:动作/跳闸/返回,控制/报警事件,逻辑输入,动命令,或持续
 触发位置:0~100%
 存储容量:2~16事件,分别为2048~256次采样(如果是持续,那么2048)

 输入

 保护/差动相电流输入

 源CT:1~50000A 一次 / 1A或5A二次
 继电器输入:1A 或 5A(定货时指定)
 功耗:1A 或 5A时小于0.2VA
 转换范围:0.01~20xCT(仅基频)
 精度:<2xCT:2xCT的±0.5%
       ≥2xCT:20xCT的±1%
 过负载耐受:1秒,80倍的额定电流 连续,3倍额定电流
 计算中性点电流误差:3 x 相输入

 接地电流输入

 源CT:1~50000A 一次 / 1A 或 5A二次
 继电器输入:1A 或 5A(定货时指定)
 功耗:1A 或 5A时小于0.2VA
 转换范围:0.01~20xCT(仅基频)
 精度:<2xCT:2xCT的±0.5%
       ≥2xCT:20xCT的±1%
 过负载耐受:1秒,80倍的额定电流
 连续,3倍额定电流

 测量相电流输入

 源CT:1~50000A 一次 / 1A或5A二次
 继电器输入:1A 或 5A(定货时指定)
 功耗:1A 或 5A时小于0.2VA
 转换范围:0.01~5xCT(仅基频)
 精度:<2xCT:2xCT的±0.2%
       ≥2xCT:20xCT的±0.5%
 过负载耐受:1秒,10倍的额定电流 连续,2倍额定电流
 计算中性点电流误差:3 x 相输入

 母线及线路电压输入

 源PT:0.12-600kV一次 / 0-100V二次
 源PT变比:1-5000,级差0.1
 电压输入:0V~100V 相-中性点
 功耗:在100V或>576k Ω时小于0.025VA
 最大持续:120V相-中性点(满刻度)PT(仅基顿)
 精度(0℃~40℃):满刻度的±0.25% (0-100V)
 满刻度的 ±0.8% (100-120V)
(对于开口三角形接法,相的计算误差两倍于上述值)

 中性点电压输入

 PT变比:0 -240.00:1,级差0.01
 PT二次:100VAC(满刻度)
 转换范围:0.005-1.00 x 满刻度
 精度:满刻度值的±0.5%
 最大持续:280VAC

 状态输入

 输入:12/16路光隔离
(带防跳继电器型号有2路用于内置分合闸位置信号)
 干接点:1000Ω最大,ON电阻(24 VDC,2mA内置电源提供)
 或来自传感器的集电极开路NPN三极管
 湿接点:220/110 VDC检测电源,由操作电源提供

 电度脉冲输入

 输入:2路(内置检测电源)
 类型:光藕隔离输入,可直接接入各类脉冲电度表

 模拟量输入

 输入:5路 4~20 mA模拟量输入。可换算为温度
 输入阻抗:226Ω±10%
 精度:满刻度值±0.5%
 类型:无源
 模拟输入电源:+24VDC,最大电流 200mA。

 跳闸和合闸线圈监视输入

 可接受电压范围:20-250VDC
 滴流电流:2mA-5mA



 输出

 跳闸/合闸触点

 配置:4机电式A型
 触点材料: 适合于感性负载的银合金(常开)
 动作时间: 8毫秒
 可操作100000次的最大额定值
 触点容量:连续电流: 5A

 信号继电器

 配置:4机电式A型
 触点材料: 适合于感性负载的银合金(常开)
 动作时间: 8毫秒
 可操作100000次的最大额定值
 触点容量:连续电流: 5A

 自检继电器

 配置:机电式B型(常闭)
 触点材料: 适合于感性负载的银合金
 动作时间: 8毫秒
 可操作100000次的最大额定值
 触点容量:连续电流: 5A



 通讯

 类型:RS485,二线,半双工,隔离
 波特率:9600 ~ 38400
 规约:ModBus RTU
 功能:读/写整定值,读测量值、 开入状态,读/写开出命令



 电源

 控制电源

 选择:P3/P4(定货时指定)
 P3范围:DC = 90~130V AC=90~136V,48-62Hz
 P4范围:DC = 185~240V AC=168~265V,48~62Hz
 功率:25VA标称,35VA最大



 环境

 运行温度范围:-20℃- +70℃ 可选宽温度范围型
 存储环境温度范围:-40℃- +85℃
 运输环境温度范围:-40℃- +85℃
温度:最大90%,无凝露污染等级:2
 IP52的保护等级(根据IEC529)



 可靠性

 掉电保持

 全部参数保存于Flash中,可以掉电保存10年以上



 生产试验

 热循环:试行试验的环境条件是首先把温度降低到-40℃,然后,再上升至60℃
 介质强度:CT输入,PT输入、控制电源输入、开关输入、线圈监视输出及继电器输出对安全接地系统(2kVac,1min)



 型式试验

 快速瞬变:参照ANSI/IEEE C37.90.1及IEC801.4(等级3)
(4kV, 5x50ns, R1=50Ω)
 绝缘电阻:参照IEC 255-5(500VDC, 2000MΩ)
 介质强度:参照IEC255-5及ANSI/IEEE C37.90 (2kV, 60Hz, 1min)
 浪涌耐受能力:参照IEC255-2及255-4, 3级
(快速瞬变共模2.5kV, 差模1kV)
参照IEC 255-4及ANSI/IEEE C 37.90.1
(2.5kV, 1MHz, 400/s, 2s, R1=200Ω
 静电放电:参照 IEC 801.2, 4级(15kV, 150pF, 150Ω)
 冲击电压:参照 IEC 255-5 0.5 J 5kV
(5kV, 1.2 x 50μs, 0.5J, R1=500Ω 共模和差模)
 电流耐受:参照ANSI/IEEE C37.90
(40x 额定电流, 2s, 80x 额定电流, 1s)
 RFI:参照Ontario Hydro 测试C-5047-77
(150 & 450MHz, 5w发射器,25cm
及50MHz, 15W移动式发射器,25cm)
 EMI:参照ANSI/IEEE C37.90.2电磁干扰,150MHz 10V/m
 静态:参照IEC 801-2 静电放电
 应力振荡:参照IEC 68-2-6及IEC255-2
 防尘/防湿: NEMA12/IP53
 环境:IEC 68-2-38 温度/湿度周期



 包装

 重量: 6.8公斤 (15镑)
 装运尺寸: 290 毫米×188 毫米×240 毫米 (长×宽×高)

*技术规范变更恕不通知
*此技术规范只针对于部分型号
