| 概述 |

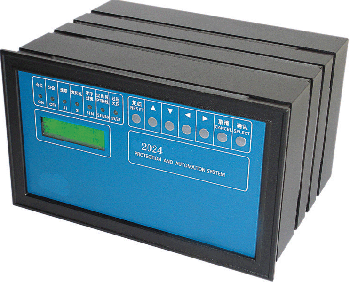

| 2024变压器后备保护测控单元可以实现主变压器的后备保护，
同时具测控功能。2024安装在变压器高低压侧与2021/2022变
压器差动保护单元配合实现完整的变压器保护和变电站自动化功能。 |
|
| 保护功能 |
相间过流保护
限时速断保护
复合电压闭锁方向过流
零序电流保护
二段式零序电流保护
零序电压闭锁方向保护
过负荷保护
过流启动通风
过载闭锁有载调压
间隙保护
|
| 断路器操作箱* |
内置防跳继电器
内置开关位置信号继电器
控制回路断线告警
可选不带防跳继电器型号 |
|
|
| 测量与控制 |
三相电压、电流、功率测量
功率因数、频率测量
需量和谐波测量**
14路开关量输入（2路脉冲）
电度采集功能
5路4~20mA模拟量输入
4路保护继电器输出
遥控合闸、跳闸
4个保护信号继电器输出
1个自检信号继电器输出 |
| 事件记录 |
240次事件顺序纪录**
保护、告警、 开关变位事件 |
|
|
|
|
| 用途 |
主变压器的后备保护
工业变电站自动化 |
| 工作状态指示 |
保护动作显示故障原因
保护动作信号继电器输出
自检继电器常闭输出
面板显示测量值
面板设置参数 |
| 通讯协议 |
MODBUS-RTU通讯协议
远程读取信息，远程设置参数 |
| 其他特征 |
保护CT和测量CT独立
网络时间同步
工厂参数和逻辑预置 |
| 高级开关功能 |
开关寿命记录**
16事故/2048次故障录波** |
*仅内置防跳继电器型号具备该特性
**PE型号具备该特性 |
