2023

变 压 器

后备保护

 概述

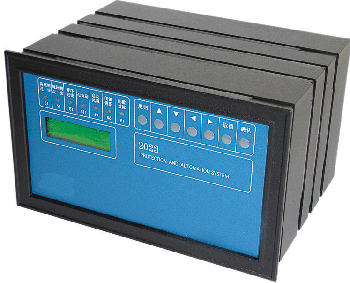

    2023变压器后备保护单元用于主变压器的后备保护,同时具备高压侧和低压侧后备保护功能。2023与2021/2022变压器差动保护单元配合实现完整的变压器保护功能。

  保护功能

  相间过流保护
  限时速断保护
  复合电压闭锁方向过流
  零序电流保护
  二段式零序电流保护
  零序电压闭锁方向保护
  过负荷保护
  过流启动通风
  过载闭锁有载调压
  间隙保护

 测量与控制

 8路开关量输入
 5通道4~20mA电流输入
 可接温度变送器适合各种
 规格的热电阻、热电偶
 8路保护继电器输出
 1个自检信号继电器

 事件纪录

 240次事件顺序纪录
 保护、告警、 开关变位事件

 用途

 主变压器的高低压侧后备保护
 电力系统变电站自动化

 工作状态指示

 保护动作显示故障原因
 保护动作信号继电器输出
 自检继电器常闭输出
 面板显示测量值
 面板设置参数

 通讯协议

 MODBUS-RTU通讯协议
 远程读取信息,远程设置参数

 其它特征

 网络时间同步
 工厂参数和逻辑预置


2023典型接线图
