概述 |
2011线路距离保护单元利用带保护算法的电流和电压输入波形提供完整的输电线路保护。用于串联补偿线路用户可以根据需要选择带距离后备的导引方案，提供震荡闭锁和可选震荡跳闸功能*。2011 与 2012线路测控单元配合可以实现完整的变电站自动化功能。 |
|
用途 |
|
110kV及以上线路的距离保护
工业和电力变电站自动化 |
|
保护功能 |
|
三段相间距离保护
三段接地距离保护
四段零序方向保护
三相四次重合闸
检同期、检无压
后加速保护
自动重合闸时投入
手动/遥控合闸投入 |
|

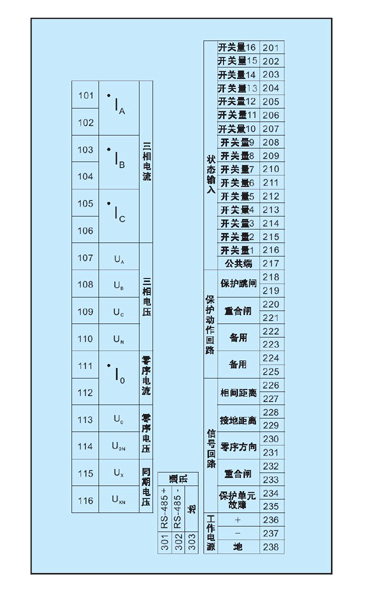

输入与输出 |
|
16路开关量输入
4路保护继电器输出
4个保护信号继电器输出
1个自检信号继电器输出 |
|
工作状态指示 |
|
保护动作显示故障原因
保护动作信号继电器输出
自检继电器常闭输出
面板显示测量值和参数 |
|
通讯 |
|
MODBUS-RTU通讯协议
远程读取信息，远程设置参数 |
| 高级功能 |
240次事件顺序纪录
16事故/2048次故障录波* |
|
*PE型号具备该特性 |
