| 概述 |
|

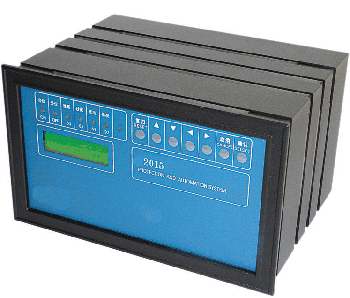

2015母联保护测控单元专门为保护联络开关预置的控制逻辑能实现母联保护的全部功能。另外还具备简单的母联自投功能。操作提示和故障信息全部汉化。参数设置简明易用。适合中国用户使用。 |
|
| 保护功能 |
|
相间过流保护
二段式保护
定时限特性
速断短时投入
母联自投功能
独立的加速保护 |
| 工作状态指示 |
面板显示断路器分合状态
模拟图示开关位置
保护动作显示故障原因
保护动作信号继电器输出
自检继电器常闭输出
面板显示测量值和参数 |
|
| 测量与控制 |
|
三相电压、电流、功率测量
功率因数、频率测量
需量和谐波测量**
14路开关量输入（2路脉冲）
内置开关位置信号继电器*
电度采集功能
5路4~20mA模拟量输入
4路保护继电器输出
遥控合闸、跳闸
4个保护信号继电器输出
1个自检信号继电器输出 |
| 事件纪录 |
|
240次事件顺序纪录
保护、告警、 开关变位事件 |
|
|
| 用途 |
|
变电站母联保护
工业和电力变电站自动化 |
| 通讯 |
|
MODBUS-RTU通讯协议
远程读取信息，远程设置参数 |
| 可靠性 |
|
220V/110V开关量检测回路
即使掉电参数也可以保存10年 |
| 其它特征 |
|
保护CT和测量CT独立
网络时间同步
工厂参数和逻辑预置 |
| 高级开关功能 |
|
开关寿命记录**
16事故/2048次故障录波** |
| 断路器操作箱* |
|
可选配内置防跳继电器
控制回路断线继电器输出* |
*仅内置防跳继电器型号具备该特性
**PE型号具备该特性 |
