| 概述 |
|

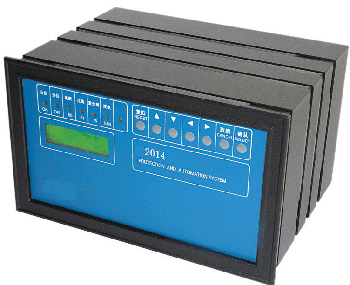

2014馈线保护单元提供标准电流保护和三相一次重合闸功能，同时具备基本监视和遥控功能。操作提示和故障信息全部汉化，参数设置简明易用。适用于变电站、开关站的一般线路保护。 |
|
| 保护功能 |
|
相间过流保护
三段式保护
接地过流、零序过流保护
三相一次重合闸
后加速保护
自动重合闸时投入
手动/遥控合闸投入
小电流接地选线 |
| 测量与控制 |
|
三相电流测量(保护电流)
14路开关量输入（2路脉冲）
内置开关位置信号继电器*
电度采集功能
4路保护继电器输出
遥控合闸、跳闸
4个保护动作信号继电器
1个自检信号继电器 |
|
|
| 事件纪录 |
|
64次事件顺序纪录
保护、告警、 开关变位事件 |
| 断路器操作箱* |
| 可选配内置防跳继电器
控制回路断线继电器输出* |
|
|
|
| 用途 |
|
变电站馈线保护
工业和电力变电站自动化 |
| 工作状态指示 |
|
面板显示断路器分合状态
模拟图示开关位置
保护动作显示故障原因
保护动作信号继电器输出
自检继电器常闭输出
面板显示测量值和参数 |
| 通讯 |
|
MODBUS-RTU通讯协议
远程读取信息，远程设置参数 |
| 其它特征 |
|
自检和控制回路断线检测
网络时间同步
工厂参数和逻辑预置 |
|
*仅内置防跳继电器型号具备该特性 |
|
