| 概述 |
|

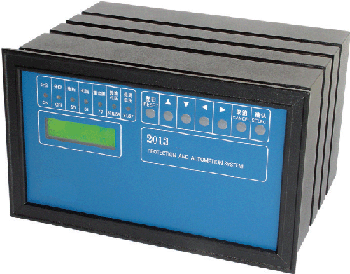

2013线路综合保护测控单元具备完整的电压和电流保护功能和完善的管理功能。出厂时就预置的控制逻辑能实现线路保护的全部功能。操作提示和故障信息全部汉化。参数设置简明易用。专门改进适合中国用户使用。 |
|

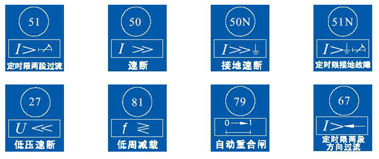

| 保护功能 |
|
测量与控制 |
|
完整的带时限过流保护
三段式保护
定时限/反时限特性
方向元件闭锁
电压元件闭锁
完整的瞬时过流保护
接地过流、零序过流保护
低周减载
滑差闭锁
低电压闭锁
三相一次重合闸
检同期
检无压
后加速保护
自动重合闸时投入
手动/遥控合闸投入
低电压、过电压保护
小电流接地选线 |
三相电压、电流、功率测量
功率因数、频率测量
需量和谐波测量**
14路开关量输入（2路脉冲）
内置开关位置信号继电器*
电度采集功能
5路4~20mA模拟量输入
4路保护继电器输出
遥控合闸、跳闸
4个保护信号继电器输出
1个自检信号继电器输出 |
| 事件纪录 |
|
240次事件顺序纪录
保护、告警、 开关变位事件 |
|
 |
|
|
| 用途 |
|
变电站进线、出线保护
工业和电力变电站自动化 |
| 工作状态指示 |
|
面板显示断路器分合状态
模拟图示开关位置
保护动作显示故障原因
保护动作信号继电器输出
自检继电器常闭输出
面板显示测量值和参数 |
| 通讯 |
|
MODBUS-RTU通讯协议
远程读取信息，远程设置参数 |
| 可靠性 |
|
220V/110V开关量检测回路
即使掉电参数也可以保存10年 |
| 其它特征 |
|
保护CT和测量CT独立
系统时间同步
工厂参数和逻辑预置 |
| 高级开关功能 |
|
开关寿命记录**
16事故/2048次故障录波** |

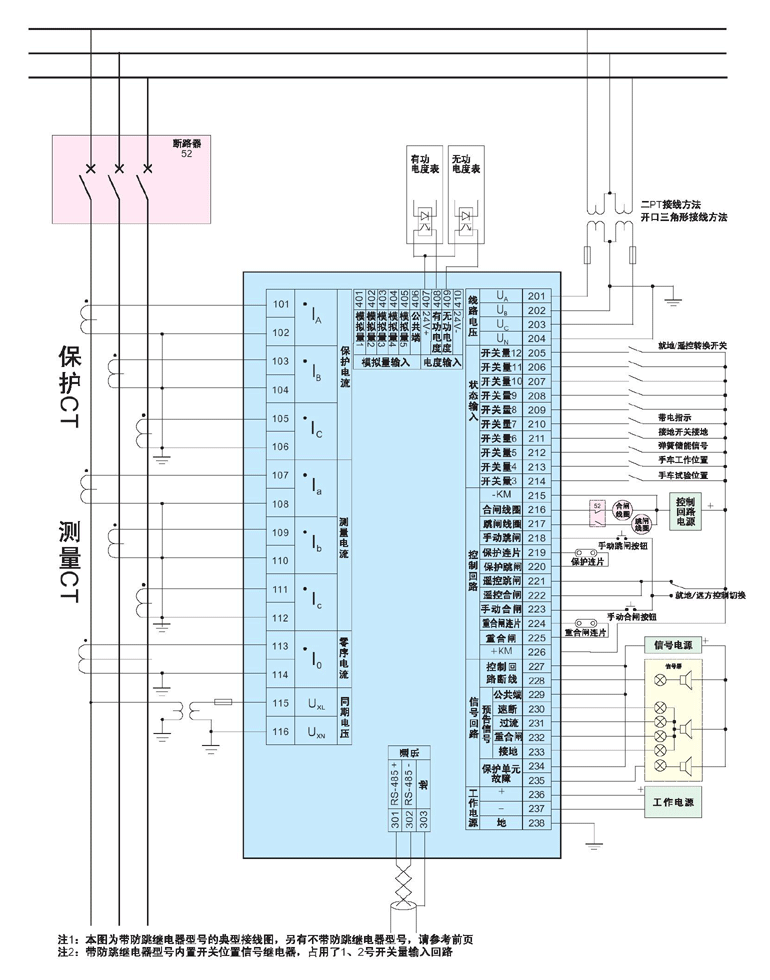

| 断路器操作箱* |
|
可选配内置防跳继电器
控制回路断线继电器输出* |
*仅内置防跳继电器型号具备该特性 |
| **PE型号具备该特性 |
|
